變頻器的控制，不外是起動，終止，正轉，翻轉，變速這幾種基礎的邏輯性，這種邏輯性大部分規定是脈沖信號情況合理，而不是升高邊沿合理，因此 應用按鍵開關控制變頻器的情況下，一般必須應用自我保護方式的按鍵開關來進行，要不是自我保護方式的，必須此外加小型繼電器來做自我保護。
1、單開關啟停

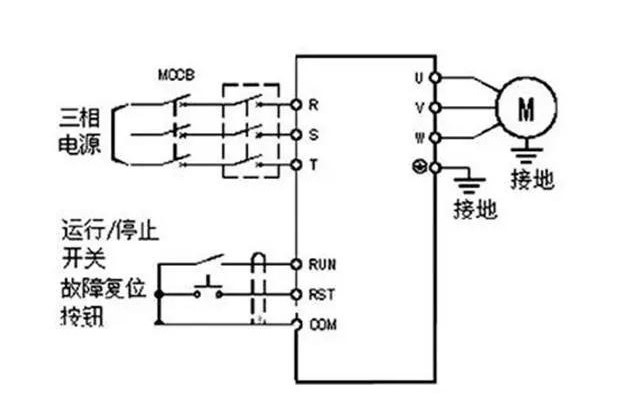

變頻器只根據RUN接線端子給上拉電阻，變頻器就可以起動了，當開關斷掉，等同于RUN接線端子變成了低電頻，變頻器就停止運行了。
這類狀況應用一個自我保護按鍵開關就可以考慮變頻器的起停控制，多出去的一個開關，能夠用于做常見故障校準，收到RST上，自然是用非維持的開關更理想化，當變頻器有常見故障的情況下，按一下校準開關，就可以清晰變頻器的常見故障了。由于沒有獨立的電阻器給定，此刻能夠根據實際操作控制面板來給定頻率。
上面的邏輯性，自然還可以根據PLC這類的邏輯性控制器來進行。
2、雙開關完成正反轉起停
一些場所必須控制變頻器正反轉，而溝通交流三相異步電機盡管能夠在變頻器輸出端把一切兩根火線零線調整就能翻轉，可是實際操作起來較為不便費力，而變頻器都含有翻轉立即起動控制作用。

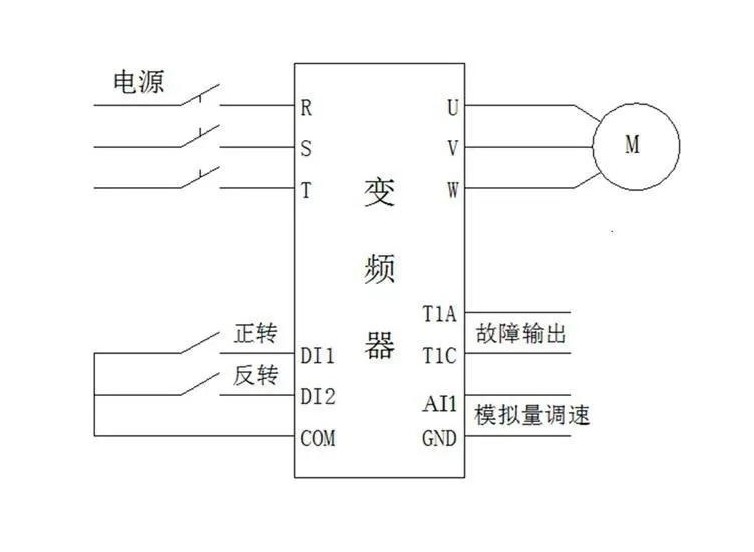

例如一個開關收到變頻器的正轉接線端子（一些是FWD，這兒是DI1），此刻變頻器會正轉，開關自然要挑選維持式的，當開關斷掉后，變頻器會立即終止。
一樣，當此外一個開關收到變頻器的翻轉接線端子（一些是REV，這兒是DI2），此刻變頻器會總之，開關一樣要維持式的，當開關斷掉后，變頻器會停止運行。
要是沒有外接電阻器，一樣能夠根據控制面板來給定變頻器的頻率值。
3、一個開關控制起停，
此外一個控制轉速比給定

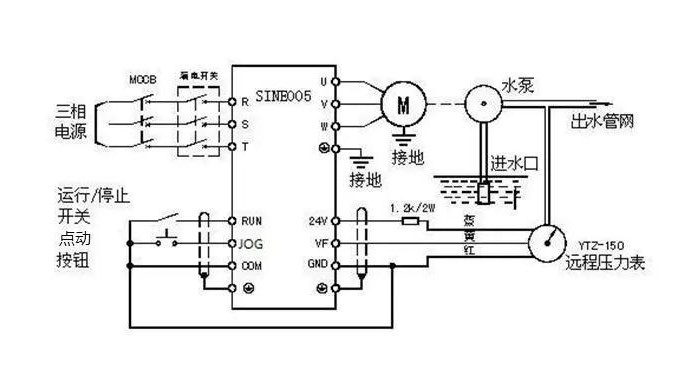

上面早已說到一個開關控制變頻器起停的狀況了，此外一個開關實際上還能夠用于做轉速比給定的，非常簡單的，例如點動控制，一些變頻器非常是歐系的，能夠根據內部主要參數設置智能接線端子，能夠把一個開關設成點動方式，那樣根據這一開關能夠控制變頻器工作中在點動情況，點動情況變頻器通常會以5%的轉速比運作，自然這一值還能夠根據控制面板此外改動的。
還能夠運用兩段速作用端口號或是UP/DOWN來給定，實質和點動方式是一樣的。無論是哪種方法來根據開關控制變頻器，實質全是給一定的高低電頻給變頻器的I/O端口號，假如變頻器沒有姿勢，要是根據萬用表測量相匹配的I/O端口號來分辨脈沖信號數據信號是不是一切正常，就可以了解路線有木有接正確了，隨后便是相匹配使用說明來設置好端口號的作用。
