在生活供水系統中，夜間用水量往往很小，如果大容量的水泵繼續運行，必然會導致能源的浪費。為了節能，通常在用水量少的情況下，將主泵置于休眠狀態，啟動小容量的輔助小泵，維持管網內的壓力。當用水量增加時，喚醒主泵并投入運行。下面舉兩個例子。
1.三科SKI600系列水泵變頻器如何實現在恒壓供水中的休眠與喚醒？

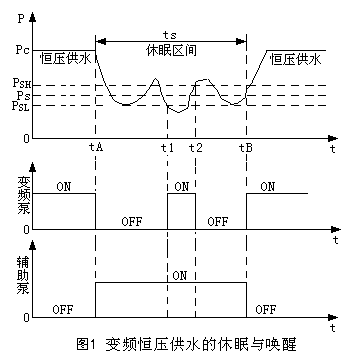

該變頻器可以在一天24小時中設置一個休眠時間區間ts（見圖1），在休眠區間里，主泵停機休眠，起動輔助小泵運行。輔助小泵只要將管網壓力保持在休眠壓力就可以了，同時，設置一個休眠壓力的允許偏差。這里所說的休眠壓力不是正常供水時段由給定目標值設置的壓力，而是前者小于后者。由給定目標值設置的壓力為Pc，休眠壓力設定值為Ps，休眠壓力的允許偏差在PSH和PSL之間，如圖1所示。
當管網壓力低于休眠壓力下限值 PSL時，主泵就會被喚醒，此時主泵與輔助小泵同時運行，直到管網壓力恢復到高于休眠壓力上限值時，主泵再次處于休眠狀態，如圖1中的t1～t2時間段。
為了實現上述功能，應對相關參數進行設置如下：
| 功能碼 | 預置休眠區間 | 功能碼 | 預置休眠壓力 |
| F49 | 開始時間00：00～23：59； | F51 | 0.000～9.999MPa； |
| F50 | 結束時間00：00～23：59； | F52 | =0.0～20.0%， |
注：功能碼F52預置休眠壓力的容許偏差，數據碼范圍是是以F51休眠壓力Ps（F51的預置壓力）為基準，允許上下偏差范圍的百分數。
2.杭州三科SKI800系列水泵變頻器如何實現在恒壓供水中的休眠與喚醒？

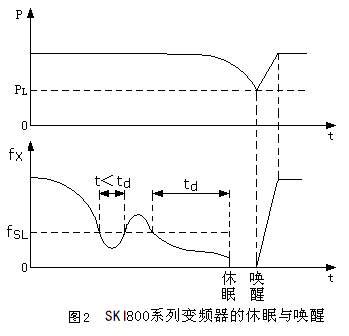

該變頻器采用PID調節功能實現恒壓供水，當用水量很小時，變頻器的輸出頻率會相應下降，頻率降至某一極限頻率并持續一定時間后時，主泵停機進入休眠狀態。三科SKI800系列變頻器在恒壓供水中的休眠與喚醒的示意圖見圖2。相關功能參數設置如下：
| 功能碼 | 預置 | 數據碼范圍 |
| 81.06 | 睡眠延遲時間（確認時間） | 0.0～3600.0s； |
| 81.07 | 睡眠前的極限頻率 | 0.0～120.0Hz； |
| 81.08 | 管網壓力的下限值 | 0.0～100.0% |
注：如果主泵的運行頻率已經下降到極限頻率fSL（功能碼81.07預置的頻率，參見圖2），但其持續時間小于功能碼81.06預置的延遲確認時間td，變頻器可以不予理會；而當?shù)陀跇O限頻率fSL的時間大于確認時間td時，變頻器使主泵暫停運行進入睡眠狀態，同時起動輔助小泵，使管網維持必要的壓力。這種變頻器的獨特之處是輔助小泵也能進行變頻調速。
主泵休眠后，如果由于用水量增加而使管網壓力低于下限值PL（功能碼81.08預置）時，主泵將被重新喚醒。
由以上分析可知，主泵進入休眠狀態的判斷條件是運行頻率低于極限頻率fSL并持續了確認時間td；喚醒條件是管網壓力低于下限PL。從圖2可以看出，在主泵睡眠期間，管網壓力可能會略有變化，但只要功能代碼81.08預設得當，就不會影響到用戶的用水量。當然，這也是在獲得最佳水壓和節約電能之間妥協的結果。
本文所述水泵變頻器應用資料由杭州三科變頻器工程部工程師整理編輯。
