在變頻器實際的應用現場中，很多國內客戶除少部分會預留專用機房外，大多為了降低成本，通常會選擇將變頻器直接安裝于工業現場。工作現場一般是灰塵大、溫度高，在南方還有濕度大的問題。對于線纜行業還有金屬粉塵，在陶瓷、印染等行業還有腐蝕性氣體和粉塵，在煤礦等場合，還有防爆的要求等等。因此必須根據現場情況做出相應的對策。
一、變頻控制柜在設計變頻器安裝時的基本需求
(1) 變頻器應該安裝在控制柜內部。
(2) 變頻器最好安裝在控制柜內的中部;變頻器要垂直安裝，正上方和正下方要避免安裝可能阻擋排風、進風的大元件。
(3) 變頻器上、下部邊緣距離控制柜頂部、底部、或者隔板、或者必須安裝的大元件等的最小間距，應該大于300mm。如圖1中的h1，h2間距所示。

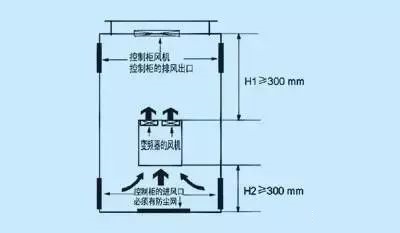

圖1 柜內安裝變頻器的基本要求
(4) 如果特殊用戶在使用中需要取掉鍵盤，則變頻器面板的鍵盤孔，一定要用膠帶嚴格密封或者采用假面板替換，防止粉塵大量進入變頻器內部。
(5) 對變頻器要進行定期維護，及時清理內部的粉塵等。
(6) 其它的基本安裝、使用要求必須遵守用戶手冊上的有關說明;如有疑問請及時聯系相應廠家技術支持人員。
二、防塵控制柜的設計要求
在多粉塵場所，特別是多金屬粉塵、絮狀物的場所使用變頻器時，采取正確、合理的防護措施是十分必要的，防塵措施得當對保證變頻器正常工作非常重要?？傮w要求控制柜整體應該密封，應該通過專門設計的進風口、出風口進行通風;控制柜頂部應該有防護網和防護頂蓋出風口;控制柜底部應該有底板和進風口、進線孔，并且安裝防塵網。
(1) 控制柜的風道要設計合理，排風通暢，避免在柜內形成渦流，在固定的位置形成灰塵堆積。
(2) 控制柜頂部出風口上面要安裝防護頂蓋，防止雜物直接落入;防護頂蓋高度要合理，不影響排風。防護頂蓋的側面出風口要安裝防護網，防止絮狀雜物直接落入。
(3) 如果采用控制柜頂部側面排風方式，出風口必須安裝防護網。
(4) 一定要確保控制柜頂部的軸流風機旋轉方向正確，向外抽風。如果風機安裝在控制柜頂部的外部，必須確保防護頂蓋與風機之間有足夠的高度;如果風機安裝在控制柜頂部的內部，安裝所需螺釘必須采用止逆彈件，防止風機脫落造成柜內元件和設備的損壞。建議在風機和柜體之間加裝塑料或者橡膠減振墊圈，可以大大減小風機震動造成的噪音。
(5) 控制柜的前、后門和其他接縫處，要采用密封墊片或者密封膠進行一定的密封處理，防止粉塵進入。
(6) 控制柜底部、側板的所有進風口、進線孔，一定要安裝防塵網。阻隔絮狀雜物進入。防塵網應該設計為可拆卸式，以方便清理、維護。防塵網的網格要小，能夠有效阻擋細小絮狀物(與一般家用防蚊蠅紗窗的網格相仿);或者根據具體情況確定合適的網格尺寸。防塵網四周與控制柜的結合處要處理嚴密。
(7) 對控制柜一定要進行定期維護，及時清理內部、外部的粉塵、絮毛等雜物。維護周期可根據具體情況而定，但應該小于2～3個月;對于粉塵嚴重的場所，建議維護周期在1個月左右。

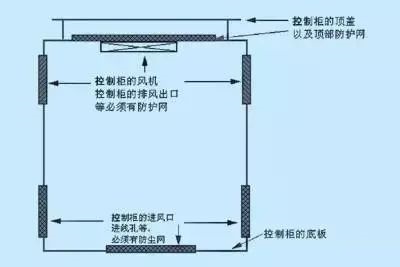

圖2 防塵控制柜的安裝要求
三、防潮濕霉變的控制柜的設計要求
多數變頻器廠家內部的印制板、金屬結構件均未進行防潮濕霉變的特殊處理，如果變頻器長期處于這種狀態，金屬結構件容易產生銹蝕，對于導電銅排在高溫運行情況下，更加劇了銹蝕的過程。對于微機控制板和驅動電源板上的細小銅質導線，由于銹蝕將造成損壞，因此，對于應用于潮濕和和含有腐蝕性氣體的場合，必須對于使用變頻器的內部設計有基本要求，例如印刷電路板必須采用三防漆噴涂處理，對于結構件必須采用鍍鎳鉻等處理工藝。除此之外，還需要采取其它積極、有效、合理的防潮濕、防腐蝕氣體的措施。
(1)密閉控制柜內可以加裝吸濕的干燥劑或者吸附毒性氣體的活性材料，并近期更換。
(2) 控制柜可以安裝在單獨的、密閉的采用空調的機房，此方法適用控制設備較多，建立機房的成本低于柜體單獨密閉處理的場合，此時控制柜可以采用如上防塵或者一般環境設計即可。
(3)變頻控制柜應采用獨立進風口。單獨的進風口可以設在控制柜的底部，通過獨立密閉地溝與外部干凈環境連接，此方法需要在進風口處安裝一個防塵網，如果地溝超過5m以上時，可以考慮加裝鼓風機。
